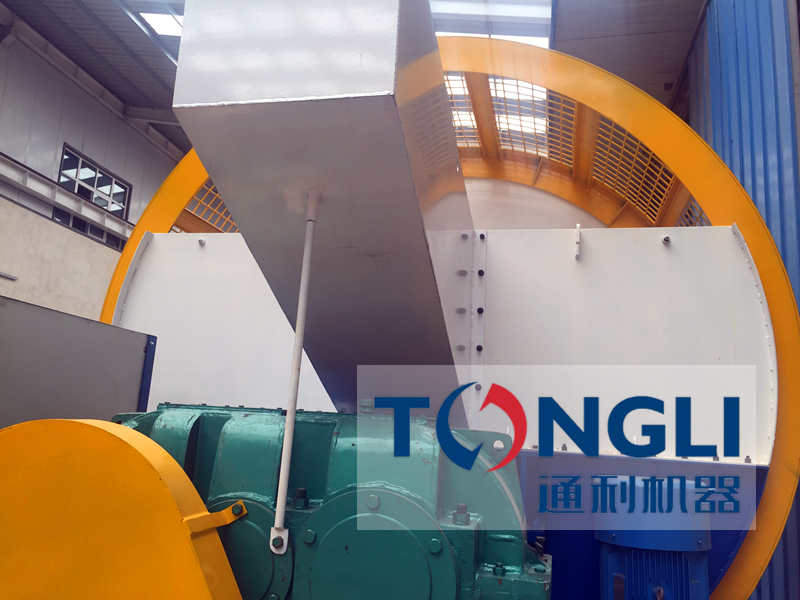

轮胎撕碎机是一种用于破碎斜交胎和子午线轮胎的设备，其目的是将轮胎破碎成50×50mm左右的胶块，以方便后续中碎工序的进行，是破碎橡胶轮胎的机器。其结构主要包括：入料斗、电机、传动系统、破碎室、筛机构和机架等零部件。

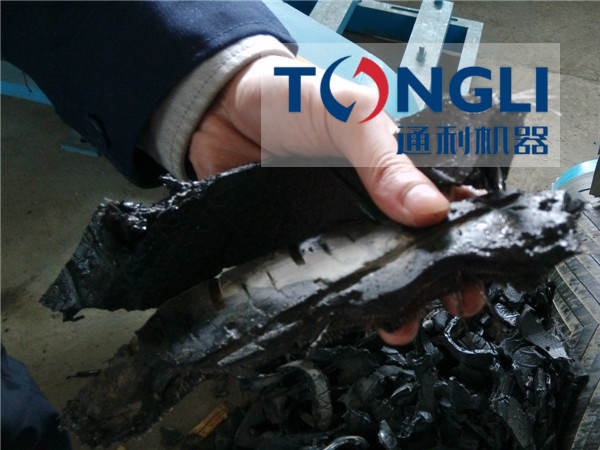

轮胎撕碎机 工作原理是：电机通过传动系统带动破碎室里的刀盘转动，然后将已经去除胎唇钢圈的外径≤Φ1200mm的轮胎用输送机送入该设备的入料斗，轮胎经由入料斗进入破碎室，刀盘以剪切和撕裂的方式对轮胎进行破碎，在破碎过程中，小于或等于50×50的物料从圆网筛中漏出，进入后续工序；于50×50的物料经圆滚筛返回到破碎室进行循环破碎，直至胶块小符合要求后排出破碎机。
1、在双轴撕碎机上安装旋转筛网来控制碎块的尺寸。四随后的物料若于筛网的孔径，将再次循环进入撕碎机重复撕碎，使四随后的物料控制在的尺寸范围之内。
2、根据要撕碎的不同物料和产品形状，可不同类型的刀具。

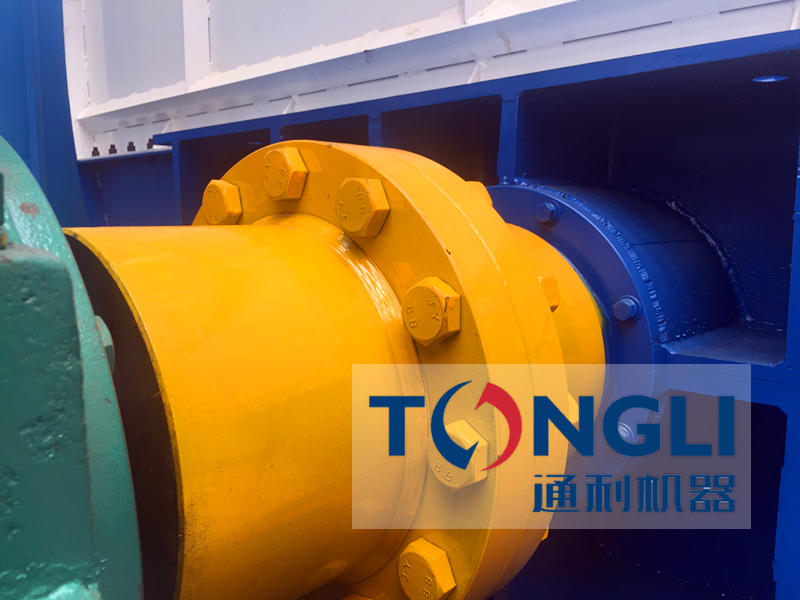

3、减速机与刀片均采用德标花键链接，传动扭矩，穿在上边的零件无相对滑动，齿数多，总接触面积，可承受较的载荷，定位度，连接受力均匀。
4、刀具的固定采用内化建导向及对开抱式结构设计，卡入主轴内并配备微调锁紧盘，可放置刀具切削是因扭矩而产生的刀体位移，同事可以通过微调锁紧盘上的定出螺丝调节刀体之间的间隙。
| 品名 | 轮胎撕碎机 | 数量 |
| 型号 | 39120 | 1台 |
| 功率 | 37kw | 2台 |
| 减速机 | z&Y315-50-Ⅱ | 2台 |
| 摆针减速机 | 14.4-M11-14-180 | 1台 |
| 外形尺寸 | 3.8X2.8X3.5m | |
| 进料口尺寸 | 1.24X0.92m | |
| 刀片 | 10+10 | |
| 筛网直径 | 2.8m | 筛网孔60*60 |

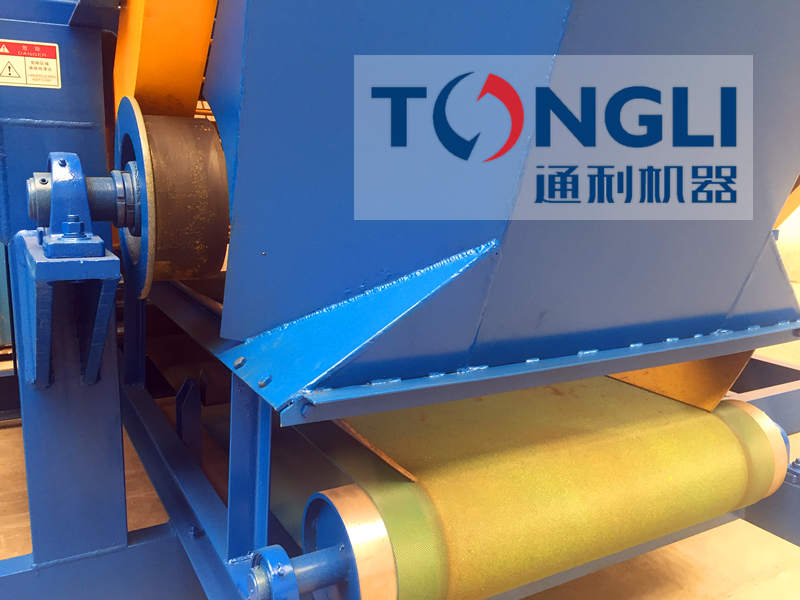

| 输送机 | 2.4*0.8m |
